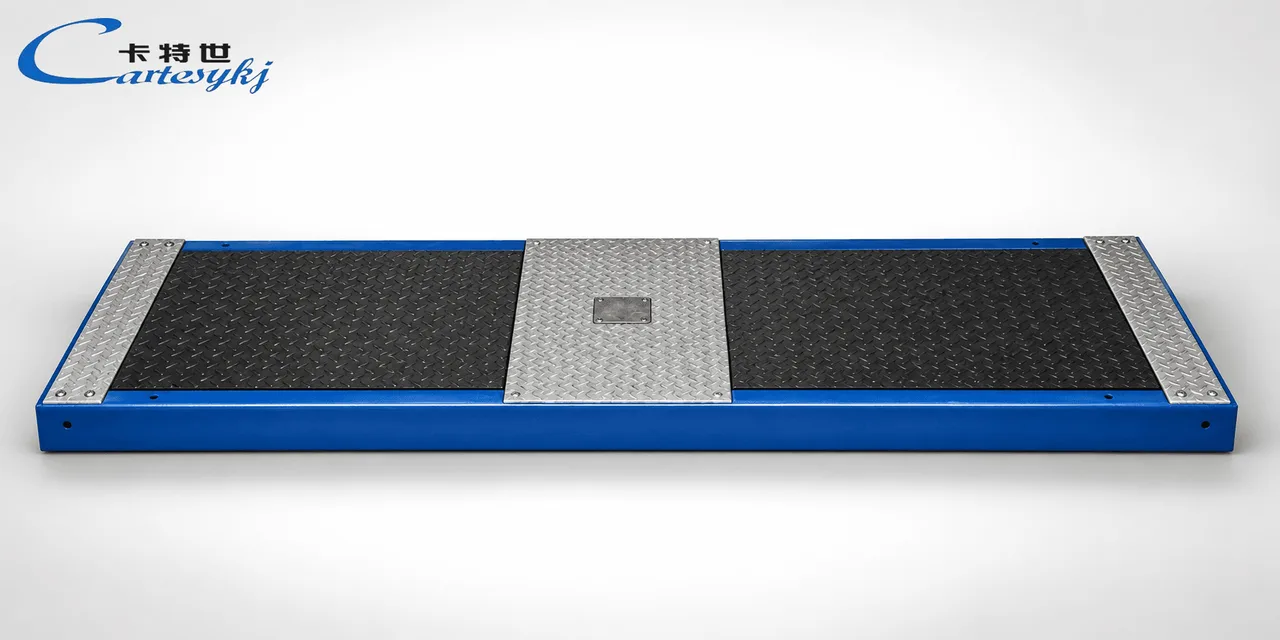

汽车整备质量仪 | CTZZ-15-4

可靠的车辆整备质量测试仪是现代车辆检测设施、车队维护站和监管验证站的关键操作工具。当底盘整备质量、整车质量或车轴重量分布偏离制造商规格时，动能消散、制动力比例和底盘稳定性的动态计算将受到影响。引入工业级车辆整备质量测试仪，通过直接在轮胎与检测平台接触界面捕获真实静态接触载荷，可以消除操作中的猜测。

随着车辆工程的发展，交通管理部门和商业车队管理者需要精确的诊断数据，以执行车辆安全检查、检测未经批准的结构改装，并保护道路基础设施。专用的轮荷测试仪记录每个接触点的静态力，为评估逐轴平衡和动态制动性能提供基础指标。如果缺乏准确的整备质量数据，安全评估可能会批准超重或车架未对准的车辆。

本技术产品评测考察了多轴重量评估机械的配置、结构特征以及工位整合情况。具体来说，本分析涵盖了卡特世 CTZZ-15-4多轴整备质量台，详细说明了该多板设置如何简化重型多轴测试，同时符合既定的技术标准。

1. 车辆整备质量测试仪的设备定义及材料/应用范围

在官方测试车道架构中，专门用于车辆路缘质量测试仪的设备作为一个机电系统运行，旨在测量总路缘质量以及各个轴和车轮的负载。该物理装置由两个主要结构组组成：多轴车轮重测试台和管理高速信号采集、滤波及数据通信的操作系统硬件。

直接安装在一个有效的检验生产线上，测试台可以测量车辆的总静态质量、各个车轴的质量以及独立车轮的负载。这些读数形成了车辆整备质量验证和在监管评估协议下的制动比计算的经验基线。

卡特世 CTZZ-15-4 专门设计为多轴车辆车轴和车轮重测试仪。它解决了长期存在的工程难题，即测试配备串联或三联车轴组的商用运输车辆时遇到的问题。在传统的短平台秤上，相邻的悬挂均衡器在车辆逐步重新定位时会在车轴之间传递动态负载，从而影响测量精度。CTZZ-15-4 通过允许同一侧的双轴或三轴并排车轮在评估过程中同时放置在单一称重板结构上来解决这一挑战。

这款大容量测试台的实际应用范围涵盖了各种汽车和商业测试环境：

• 法定车辆检测站：进行标准化的定期车辆整备质量测试，以确认车辆整备质量与法规登记数据一致。
• 商业运输站和车队服务站：在进行高速动态制动测试之前，测量悬挂连接部件上的静态轮重分布。
• 专用车制造及车身改装工厂：在安装上部结构、液压附件、制冷组件或重型职业车身后，验证整备质量和横向平衡。
• 重型商用修理车间：在进行大规模结构维修或车轴重建后，诊断不对称悬挂沉降或结构扭曲。

2. 车辆整备质量测试系统的买方价值和采购考虑因素

对于技术总监、车道设计师和采购经理来说，为车辆路缘质量测试仪选择硬件需要在通量速度、结构可靠性和测量精度之间取得平衡。在高产量测试站中引入专用多轴平台可以消除由重复的多点定位序列造成的操作延迟。

当多轴货运卡车或商用巴士经过常规单轴称重板时，车辆必须每个车轴分别停下、稳定、记录数据并向前移动。这种重复的操作引入了可测量的操作低效：

• 机械悬挂负载转移：频繁制动和渐进前移动作会使机械板簧弯曲或改变空气悬挂调平阀的状态，从而影响静态车轮重数据。
• 累积车道瓶颈：多次重新定位多轴车辆会延长每辆底盘的检查周期时间，在高峰运营时段造成昂贵的车辆排队。
• 加速机械磨损：短尺甲板上的重复动态停止使载荷传感器支架和坑边角承受剧烈的横向剪切力。

CTZZ-15-4 通过其宽敞的 2 × 4,000 × 1,150 毫米称重平台消除了这些顾虑。其强大的轴载能力为 3 × 10,000 公斤（在双轴或三轴配置下相当于 30 公吨），多轴商业车辆可直接驶上平台并一次性就位。四米的宽敞平台长度可完全容纳多轴车组，确保在静态、稳定的情况下同时记录每个车轮的载荷。

此外，宽广的车轮轨距范围，从内侧边缘的700毫米到外侧边界的3000毫米，提供了极佳的测试多功能性。单一测试车道即可评估紧凑型轻型商用车、标准市政公交车、宽轨专业拖车以及重型货运卡车，而无需进行机械调整或设置辅助车道。

3. 车辆整备质量测试仪中的已验证技术趋势及分类

汽车检测站根据转台结构、车轴捕捉方法和传感器安装布局对称重设备进行分类。了解这些技术分类可以使设施规划者指定符合其操作吞吐量和空间限制的设备。

测试站设计中的一个显著趋势是转向在检验坑内安装侧置负荷传感器阵列。在传统配置中，称重板中心下方直接安装称重传感器，这在维护期间会增加物理访问的困难。CTZZ-15-4 支持一种可选的安装配置，其中传感器沿检验坑沟的两侧安装。这种设计使得中央坑区保持空旷，便于车辆底部检查，同时将传感器布置在易于接近的侧面凹槽中，便于快速维护和例行检查。

现代测试台还使用强大的数字信号调理。由轮胎向下压力产生的模拟电压会被快速数字化，并经过滤波以去除环境设施振动，然后直接传输到中央诊断处理器。这种电子架构保持信号完整性，确保每台车辆路缘质量测试仪在变化的环境条件下都能产生干净、可重复的测量结果。

4. 文档资料、质量控制、认证和组件

任何车辆路缘质量测试仪系统的结构可靠性依赖于其钢平台的刚性以及内部传感器的性能。在集中轮载荷下出现过度机械挠度的秤台可能会在称重传感器中引入寄生侧向力，导致测量非线性漂移。

卡特世 CTZZ-15-4 使用高精度传感器，这些传感器经过精心设计，以保持结构线性，并在重载条件下提供可靠的重复性。这些精密传感器可以检测横向车轮对之间的微小重量差异。准确捕捉左右车轮的负载差异对于诊断悬挂不均匀磨损以及为动态制动效率计算提供准确的车轴重量值至关重要。

在选择测试设备时，取得监管认证是必不可少的。CTZZ-15-4 旨在满足 GB21861 汽车检测标准的操作要求。该标准规范了机动车的定期技术检验，对测量车辆整备质量和轴荷设定了严格的公差。符合 GB21861 标准可确保 CTZZ-15-4 生成的测试结果能够无缝整合到法定的道路适航数据库、车辆注册平台以及国家交通合规记录中。

5. 测试设施的实用采购与风险缓解指南

从专业车辆检测设备制造商采购专用测试机械需要在土木工程、软件集成和结构负荷要求方面进行全面的规划。测试站运营商可以通过评估以下技术因素来最大限度地降低项目风险：

• 基坑施工：一个 4000 毫米多轴称重平台在其基础接触垫上施加大量点载荷。土建基坑必须配备加固的、平整的混凝土垫板和适当的排水通道，以防止下部框架周围积水。利用基坑侧的传感器安装选项，可以在不拆卸甲板板的情况下，使主要测量硬件可用于日常维护。
• 运营车队轨道验证：确认平台的工作宽度能够适应整个车队的轮廓。凭借其700毫米的内轮距和3,000毫米的外轮距覆盖范围，CTZZ-15-4能够在单一测试线上处理小型轿车、轻型商用货车、宽体市政客车以及重型商用车辆。
• 结构安全能力：审查最大轴荷额定值与动态进入力的匹配。CTZZ-15-4 的额定能力为 3 × 10,000 公斤，在测试在最大法定轴荷限制下运行的重型多轴货运车辆时，提供可靠的安全裕度。
• 定期校准协议：使用经认证的静态参考砝码实施结构化校准程序，以验证两块板上的称重传感器在整个测量范围内保持一致的线性响应。
• 制动测试仪数据握手：确保静态轮载值能够直接与滚筒制动测试软件接口。准确的轮载数据对于计算精确的制动效率百分比至关重要。

通过在场地准备之前评估这些技术标准，采购团队可以实施一个高效、合规的称重车道，确保在多年高强度测试中可靠运行。

关于车辆整备质量测试设备的常见问题

在车辆检测站中，轮荷测试仪的核心功能是什么？

轮载测试仪测量每个车辆轮胎在秤台上施加的单独向下静态力。这些详细数据使检查站能够检测不均匀的横向负载分布，验证车辆基准整备质量是否符合官方规格，并为在标准车辆整备质量测试器中进行动态制动效率计算提供准确的车轴荷值。

CTZZ-15-4 如何应对多轴商用车？

CTZZ-15-4 配备了尺寸为 2 × 4,000 × 1,150 毫米的加长称重板。这种大面积表面允许同一侧车辆的双轴和三轴串联轮组同时站在单个称重平台上。此设计消除了短单轴地磅上常见的测量误差和机械负载转移问题。

CTZZ-15-4上的传感器可以配置用于标准检查坑吗？

是的。这款硬件设计用于灵活安装，允许沿检查坑的两侧安装测量传感器。这种坑侧布置便于维护和校准，同时保持中央沟槽清空，以便进行下部底盘检查。

哪个监管标准管辖这个整备质量测量平台？

CTZZ-15-4 设计用于满足 GB21861 标准的操作要求。该国家标准规定了机动车安全检查的测试方法和合规公差，包括基础整备质量的验证。

为什么静态轮载数据对于动态制动力测试至关重要？

制动效率百分比是通过将动态制动力直接与测量的静态轴荷进行比较来计算的。如果静态轴荷不准确或因悬挂均衡器而发生偏移，最终的制动比计算将存在缺陷。精确的静态重量测量可确保车辆安全评估的准确性。

结论

执行精确的车辆整备质量测试对于识别超载商用车辆、维护道路基础设施以及验证制动性能至关重要。卡特世 CTZZ-15-4 多轴轮重测试台结合了高达 3 × 10,000 kg 轴载能力、宽达 4,000 mm 的板面长度以及灵活的坑边传感器安装，可满足商用车辆检测线的苛刻要求。欲查看基础布局规格、获取技术尺寸图纸或讨论检测车道整合事宜，请联系我方技术工程团队以获得项目专属支持。
