EVTE-123-S-A-CTEV-3型
设备介绍
以下测试系统适用于纯电或混动动力(串联、并联、混联)汽车的充电及电气安全检验,针对市面已运营车辆的安全性进行检测,设备采用最先进设计理念,符合最新相关GB44500-2024国家标准要求。
表1-1 检测项目
名称 | 数量 | 单位 | 测试项目 | 电源 |
新能源汽车充电安全检验设备 | 1 | 台 | 电气安全检查:快充电口绝缘电阻测试;慢充电口绝缘电阻测试;快充电口电位均衡测试;慢充电口电位均衡测试快&慢充电口间电位均衡测试动力蓄电池安全检查:充电状态中,获取动力蓄电池各种充电参数、状态参数,以此评估动力蓄电池健康状况。 | 供电:AC 380V±10%,50/60HZ±5%额定功率:62KW |

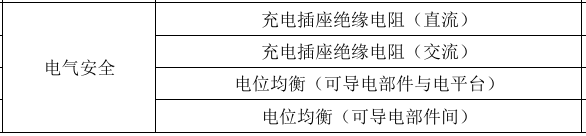

报告单内容


备注:测试系统由卡特世自主研制、生产、验证,并经公安部无锡所派员测试出具合格报告。并提供相应的技术指导、培训服务等。
我方提供的设备满足国家标准GB44500-2024《新能源汽车运行安全性能检验规程》里对于“动力蓄电池充电安全”、“电气安全”检验项目测试要求。

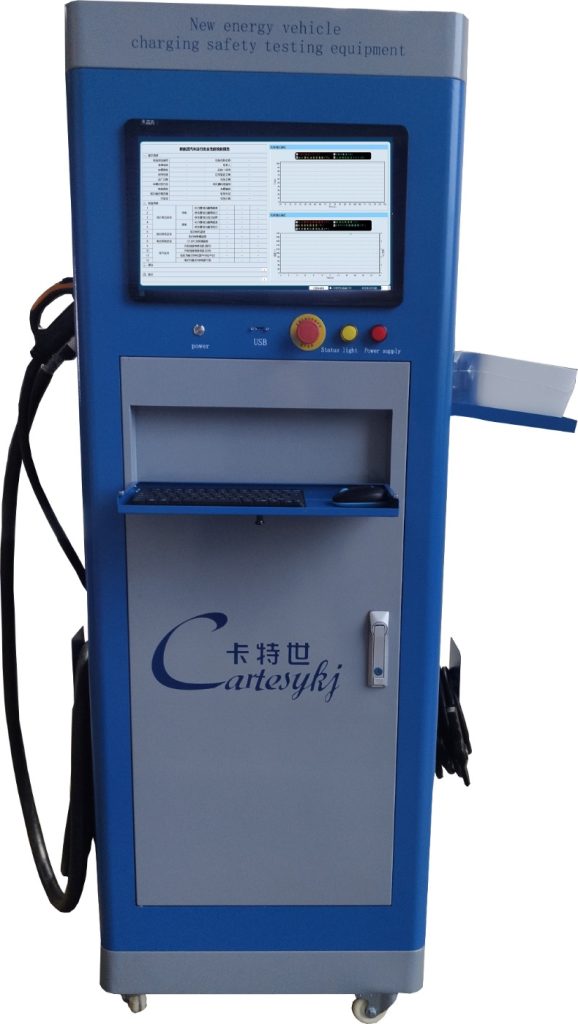

设备是柜式一体机,防护等级高,可应对多种恶劣的使用场景;稳定性高,长期平稳运行;可维护性高,保证设备故障处理时的高时效。
设备由上位机系统完成对整个检测的控制,我司通过自主开发的上位机软件可完成与机构的服务器数据对接,过程简单,相关工作卡特世提供全方位的技术指导。
1.2 方案特点
- 测试精度高,量程大,安规测试基本精度1%;
- 运行可靠。本系列测试仪整机线路采用了多种抗干扰措施,抗干扰能力强。同时具有硬件和软件保护,大大提高了仪器的可靠性;
- 使用安全。过流保护、短路保护、漏电保护,使用更加安全;
- 操控简单,对接流程简单,长期使用稳定性强。
表1-2 设备配置清单
序号 | 器件 | 品牌 | 型号/规格 | 数量 |
1 | 主控制柜 | 卡特世 | EVTE-012-S-A-IDIL | 1 |
2 | 电平台测试钳 | 青岛仪迪 | 5米 | 1 |
3 | 国标三相交流充电枪 | 卡特世 | 5米 | 1 |
4 | 国标直流充电枪 | 卡特世 | 5米 | 1 |
5 | 合格证 | 卡特世 | 纸质版 | 1 |
6 | 说明书 | 卡特世 | 电子版 | 1 |
7 | 装箱单 | 卡特世 | 纸质版 | 1 |
上位机通讯方式:标配232串口;通讯协议请联系卡特世公司获取


1.3设备测试流程

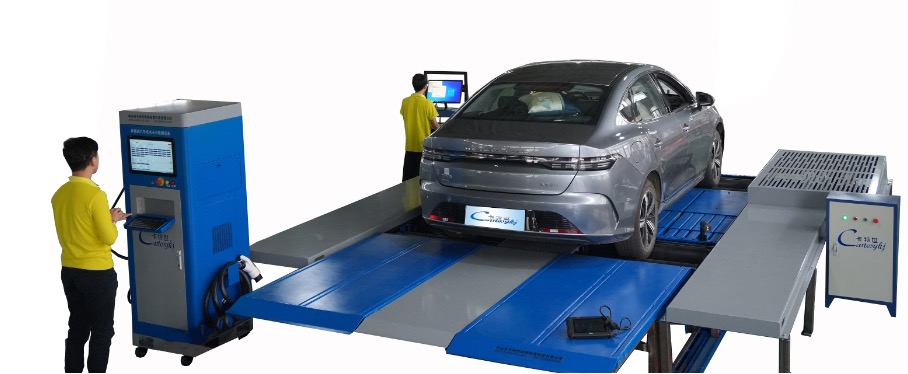

第一步:车辆到达测试工位,连接测试线缆(快/慢充测试枪、电平台测试钳);
第二步:由使用我司系统软件给设备下发检测参数;
第三步:开始测试,仪表在上位机系统的控制下完成所有测试;
第四步:取下所有检测线束,上位机进行数据处理,打印报表,上传至机构服务器;
第五步:继续下一辆车的测量。
详细资料请联系公司销售获取
